aeroGAIN-ROD 2.1,3.1&3.2

用戶指導說明書

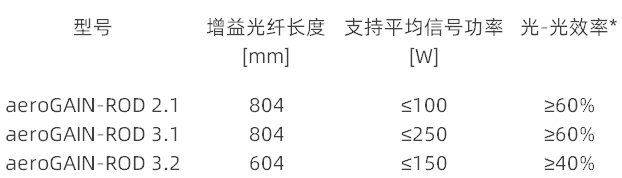

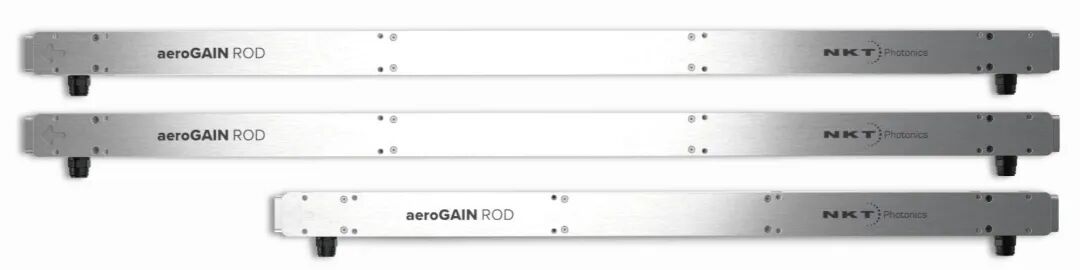

高功率摻鐿棒狀光纖增益模塊 ?aeroGAIN-ROD? 指導說明涵蓋了aeroGAIN-ROD 2.1、3.1和3.2模塊， 這些模塊之間的主要區別如下：

aeroGAIN-ROD模塊是一款專為超快激光脈沖放大系統打造的高功率光纖放大模塊。其具備3300um2的大模場面積及很高的泵浦吸收效率，實現了此前僅固體激光系統才能達到的高功率放大能力。

該模塊可實現單模激光的放大及傳輸，確保衍射極限的輸出光束質量和優異的指向穩定性，特別適用于1030nm附近波段的信號放大應用。

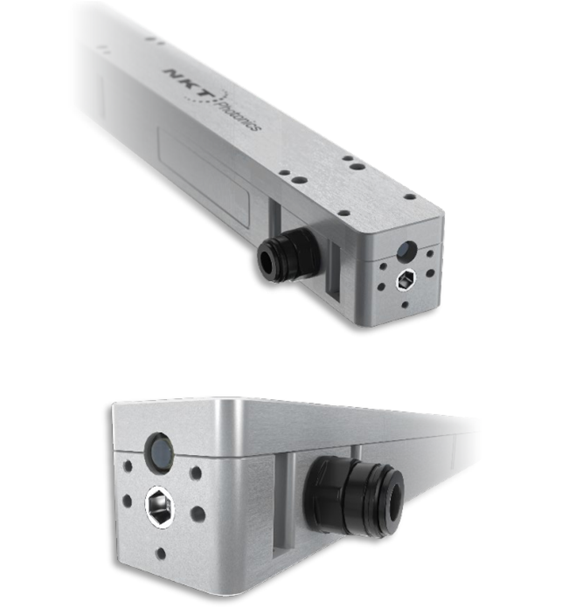

模塊外殼采用高強度鋁合金材質，便于搬運與集成，適用于OEM應用與科研實驗室系統搭建。

指導說明面向在實驗室和工業環境中參與該產品選型、規劃和設計的技術人員，默認使用者具備一定的光學和激光原理知識。在進行種子光與泵浦測試時，務必佩戴適配波長的激光護目鏡，配置可靠的互鎖裝置，該裝置能夠監測輸出激光實時功率，在監測到任何異常情況時，在毫秒級的時間內關閉泵浦激光器和種子激光器。

請勿調整或移除2個水塞、2個端部配件或固定蓋子的8顆螺絲(否則將使保修失效)。
aeroGAIN-ROD端帽在交付時是潔凈的，但在拆卸或安裝過程中可能沾染顆粒或污染物，請一定先用光學顯微鏡檢查端帽，小的微塵可用無塵氣體(濾凈空氣或氮?dú)?吹掉，必要時用浸有異丙醇的鏡頭紙小心擦拭。

本說明包含有關如何安裝和使用aeroGAINROD模塊的重要信息。在使用aeroGAIN-ROD之前， 務必閱讀并理解說明書的內容。同時也可以在NKT Photonics網站上找到更多資源， 那里可以下載包含規格尺寸的資料表以及模塊的3D模型(STEP文件) 。

aeroGAIN-ROD模塊交付形式為完整封裝，ROD棒狀光纖已集成于模塊內部，確保在搬運、安裝和光學耦合過程中無應力加載，避免外部環境影響。模塊集成高效水冷系統，帶快速連接接口，確保優良熱管理性能與長期免維護運行(可達數千小時)。

該模塊已通過環境應變測試、振動與跌落測試，具備優異的運輸與儲存穩定性。

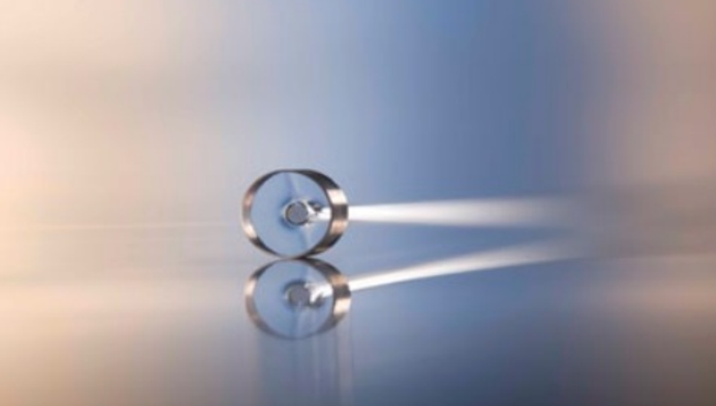

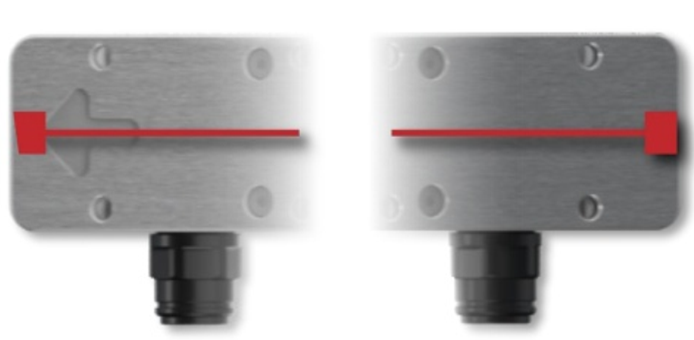

aeroGAIN-ROD為防止端面受損和反射，配備了兩個AR涂層端帽。圖4所示為端帽結構，圖5展示了模塊中光纖端帽的角度安裝方式。

安裝及使用模塊時必須佩戴無塵手套，避免直接觸碰端面！建議在潔凈環境下作業，以防止端面污染。

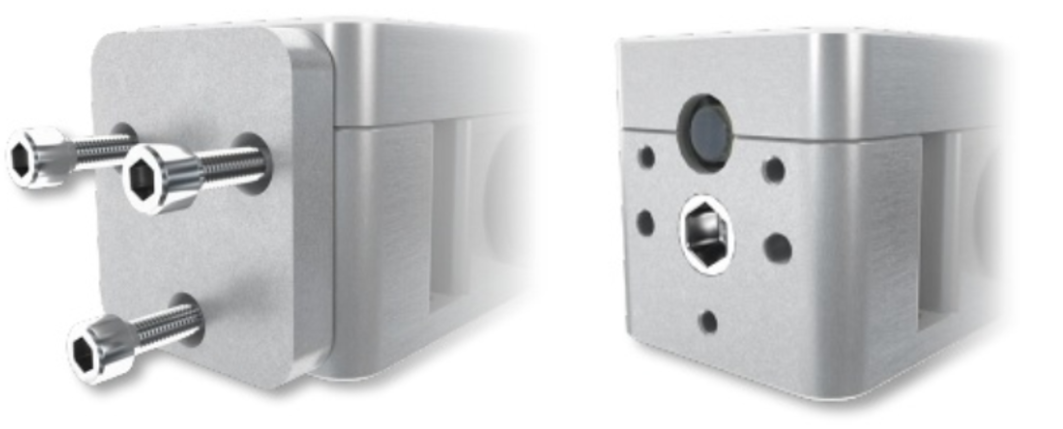

模塊出廠時配有端帽保護蓋，如非運行狀態請保持端帽封閉(見圖6)

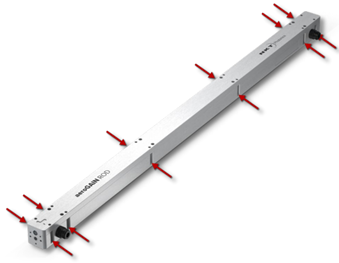

模塊在系統中運行時應沿長度方向固定，避免因彎曲或位移造成光纖性能下降。建議通過側邊預留的12個安裝孔位，使用M3內六角螺釘進行固定(見圖8)，安裝后確保模塊平整貼合，以利于散熱和穩定性。

模塊底部也預留有4個M6螺紋孔(見圖9)，可作為備選安裝方式，但不建議作為首選。

aeroGAIN-ROD模塊專為水冷設計，請參照產品規格書配置水冷系統。

為保證放大性能，建議使用時檢測并優化以下參數：

? 纖芯/包層功率比(CCR)
? 模場直徑(MFD)
? 偏振消光比(PER)
? 光束質量(M2)
? 光-光轉換效率
? 光斑和偏振穩定性

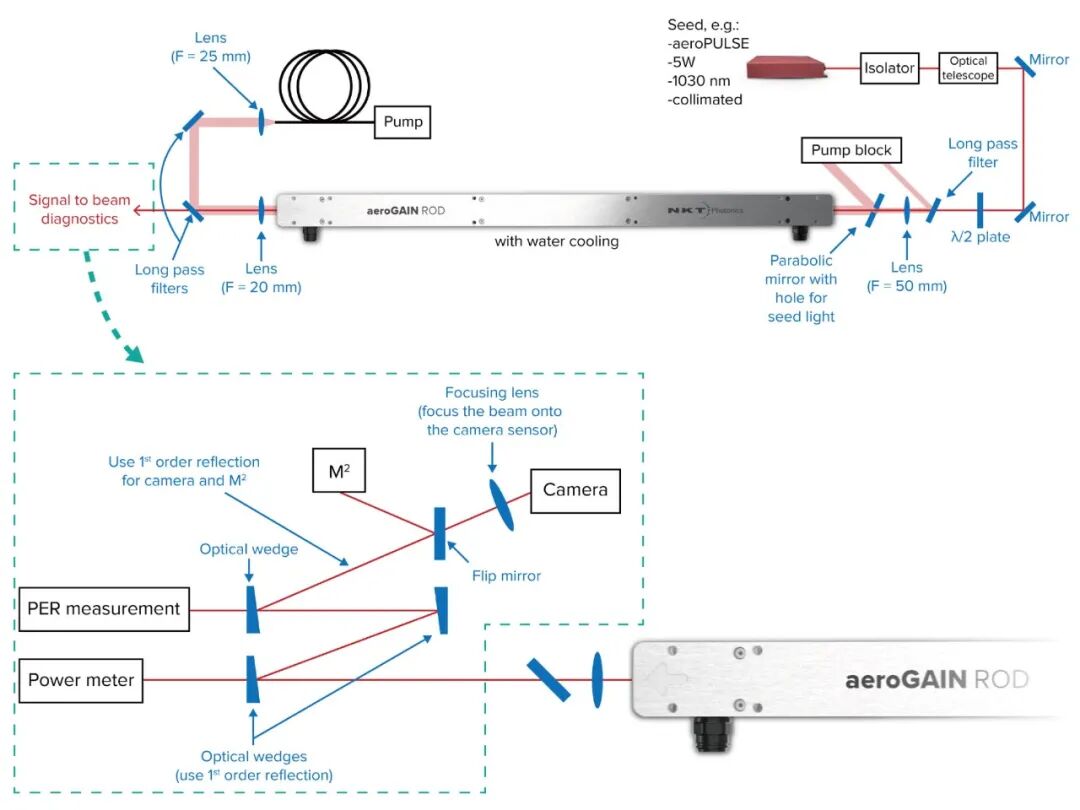

以下介紹涵蓋了aeroGAIN-ROD的耦合、 光束檢測，以及用于測試aeroGAIN-ROD的光路示例，見圖10。

aeroGAIN-ROD專為1030nm放大優化設計，輸出光束質量可達衍射極限。請一定確保種子激光具有很好的性能，例如優異的脈沖形狀、很好的光束質量及較高的PER。

aeroGAIN-ROD的泵浦包層直徑約為260um，NA≥0.50，可與大部分976nm泵浦系統直接匹配(如200um芯徑、NA 0.22的光纖輸出)。

aeroGAIN-ROD的放大性能將取決于整個激光系統的設計以及其具體運行方式，該增益模塊支持在較寬的激光參數范圍內運行。

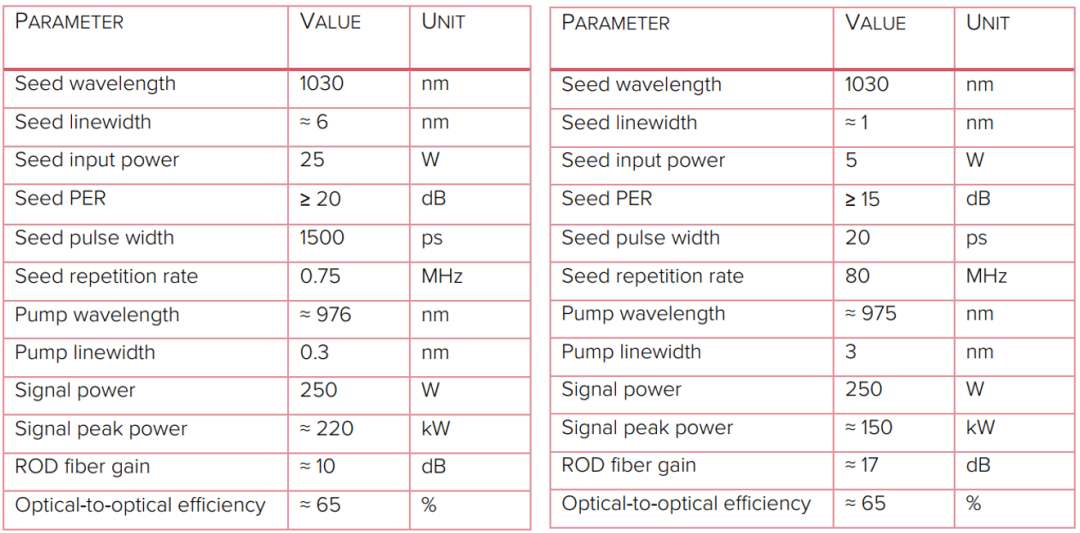

推薦運行參數高度依賴于系統的具體配置、系統的光束質量以及性能需求的滿足程度。下表(表1和表2)列出了在啁啾脈沖放大(CPA)和皮秒脈沖放大應用中，aeroGAIN-ROD 3.1在反向泵浦條件下的典型推薦運行參數，旨在實現高可靠性。詳細信息請參考本文件“可靠性”章節。

建議aeroGAIN-ROD工作在中等增益條件下，增益范圍為13–15dB(3.1版本最高可達17dB)。例如：若aeroGAIN-ROD 3.1在推薦的最大平均功率250W下運行，建議使用功率不低于5W的種子源，泵浦波長建議中心為976nm，線寬在1–5nm之間，以獲得最佳效率。

為確保模塊的高可靠性和數千小時的使用壽命，推薦aeroGAIN-ROD的最大輸出信號峰值功率不超過250kW。

為實現對棒狀光纖的高效耦合，需盡可能提升芯包比(CCR, Core/Clad Ratio)。CCR反映了光束耦合至單個纖芯的效率，其測量可在無增益狀態下進行，但數值會隨種子源波長的不同而有所變化，主要由于纖芯吸收特性不同所致。對于aeroGAIN-ROD，CCR定義為通過直徑為90um光闌的光強占總光強的比例。

最簡便的CCR測量方法是通過在功率計前方放置針孔，但強烈建議采用近場成像系統進行測量，以獲得更高的精度。基于相機的成像系統可精確限定纖芯區域(即90um口徑)，不僅提升測量準確性，也有助于實現最優的光束對準。具體設置詳見“相機設置”章節。

在未開啟泵浦光的情況下通過最大化CCR值優化種子光的耦合，是實現高性能和長期可靠性的關鍵步驟。

操作建議：
? 使用兩片反射鏡(耦合鏡)調節種子光的入射角度；
? 使用望遠鏡結構，選配合適透鏡調整種子光的模場尺寸，使其與棒狀光纖端面匹配；
? 推薦初始模場直徑約為65um，相位面應盡可能平坦；
? 實際MFD可根據耦合結果適度偏離，只要能最大化CCR即可。

典型表現：

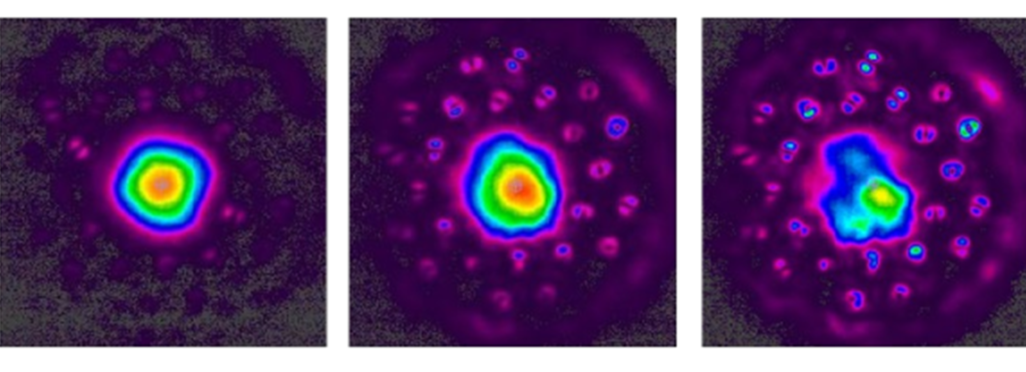

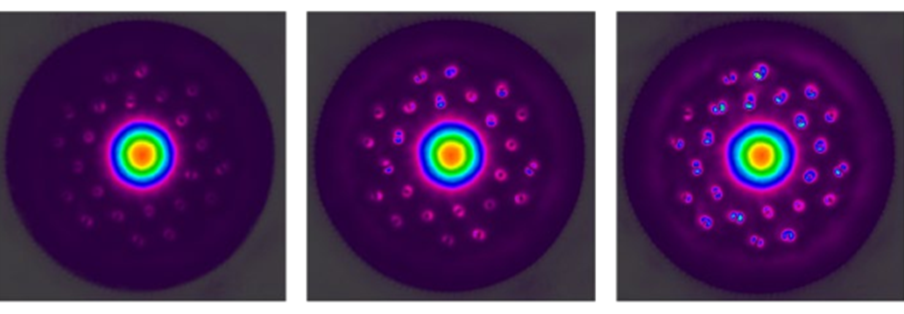

以5W@1030nm的種子光為例，aeroGAIN-ROD 2.1、3.1、3.2在無增益狀態下的CCR通?？蛇_(dá)到80~90%。圖11與圖12展示了兩種不同種子源下的近場圖像，分別為優質耦合(CCR≈90%)與較差耦合(CCR<70%)的對比。

在達到最佳CCR之前，不建議開啟泵浦光對aeroGAIN-ROD進行主動測試。

建議采用CCD成像系統監控近場光斑，設置方法如下：
① 分光采樣器放置于功率計前，提取部分光束；
② CCD相機采集近場圖像，圖像區域應≥300×300像素，覆蓋整個包層模式；
③ 透鏡系統選擇合理焦距與放大倍率，確保分辨率足以精確測量MFD；
④ 校準工作：
     ? 對準相機焦平面至光纖端面；
     ? 進行背景校正(暗場)，剔除噪聲；
     ? 標定像素尺寸，以確保MFD計算準確。

MFD在實際工作中高度依賴系統配置與熱負載，因此圖像清晰度和校準精度極為關鍵。

建議實時監測纖芯信號光的偏振消光比(PER)，可參考圖10的測量配置。

操作建議：
? 使用線偏振種子光(垂直或水平)；
? 在輸入端使用半波片來調整種子光的偏振方向，使其偏振方向與棒狀光纖偏振方向?qū)?zhǔn)；
? 在PER測量光路中添加光闌，屏蔽其他光，盡可能采集纖芯信號光。

aeroGAIN-ROD能夠較好地保持種子光的偏振態，最終的偏振穩定性不僅取決于種子光的偏振質量，還受整個光路中光學器件(如反射鏡、波片、透鏡等)偏振特性的影響。在典型配置下，觀察到的無源PER通常可達到15dB以上。

在確保aeroGAIN-ROD模塊安裝穩固、種子光耦合良好且系統運行穩定后，即可開啟泵浦光，將模塊作為激光放大器運行，進入所謂的主動放大模式(Active Operation)。

本章節展示了一組針對aeroGAIN-ROD 3.1的典型測試數據，反映了該型號產品的常規性能表現。所有測量均基于圖10所示的實驗配置，涵蓋無源測量(未加泵浦光)與不同信號輸出功率下的主動測量。

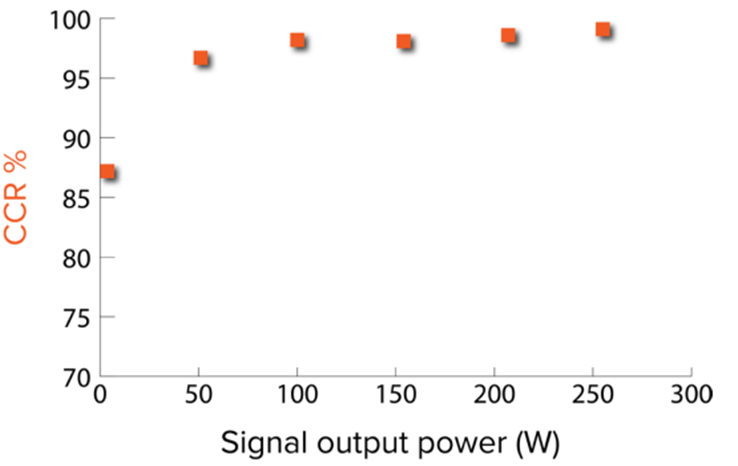

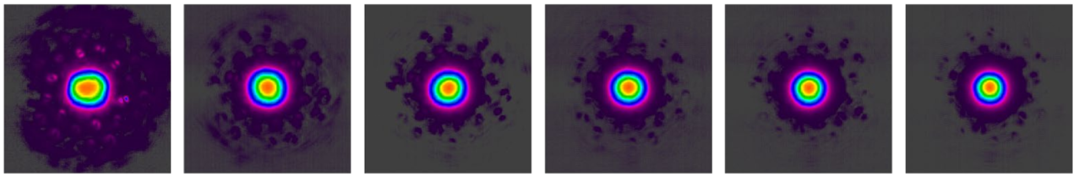

aeroGAIN-ROD 2.1和3.2在運行表現上與3.1型號相似。圖13展示了不同信號輸出功率下的近場圖像，反映光束質量隨功率的變化情況；圖14顯示了芯包比(CCR)隨信號輸出功率提升而改善的典型趨勢，實際使用中可實現接近100%的主動CCR。

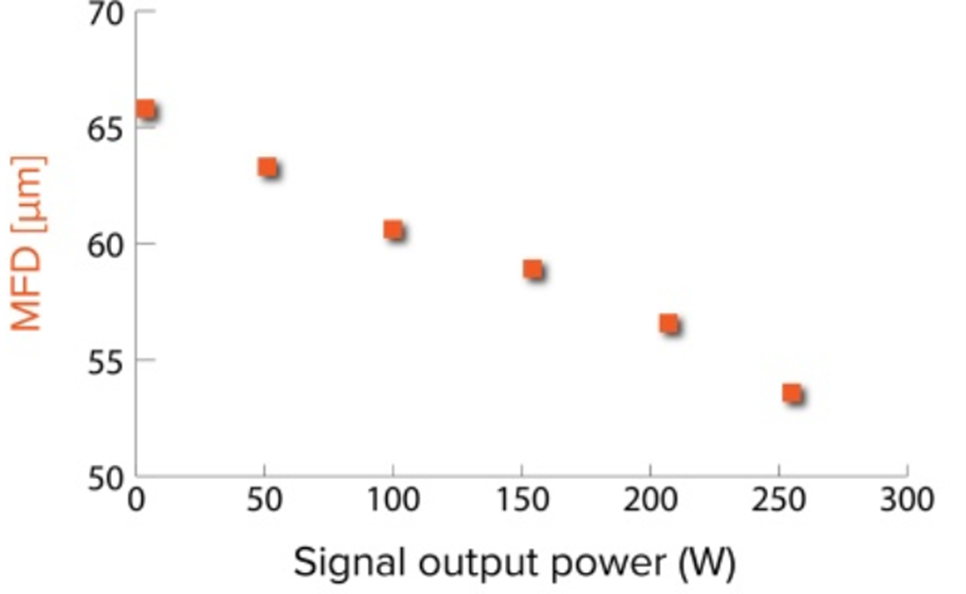

圖15：展示了模場直徑(MFD)隨信號輸出功率變化的趨勢。隨著熱負載的增加，MFD會逐漸減小，典型的變化率約為每瓦信號功率下降0.1%。

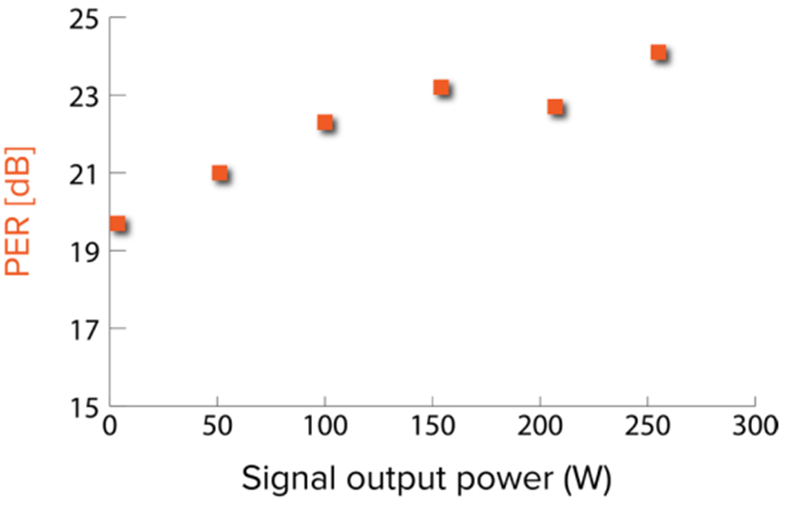

圖16：偏振消光比(PER)隨信號輸出功率提升而改善的典型示例。實際應用中，主動工作狀態下的PER通常可達到≥20dB。

棒狀光纖的光束質量通過取部分輸出光導入M2測量系統進行評估。需重點監測的參數包括M2值、像散(Astigmatism)和光束不對稱性(Asymmetry)。M2值對系統運行條件高度敏感，通常隨著信號輸出功率的增加，M2值將逐漸減小。在推薦的最大輸出功率下運行時，aeroGAIN-ROD的典型M2值約為1.05，表明其具備接近理想高斯光束的優異質量。

僅憑觀察M2值低于1.2–1.3并不足以確保系統的長期可靠性，高質量的種子光耦合才是關鍵因素。若種子光耦合不良，不僅會降低系統壽命，還可能引發靜態模式畸變(Static Mode Deformation)，對ROD光纖造成不可逆損傷。

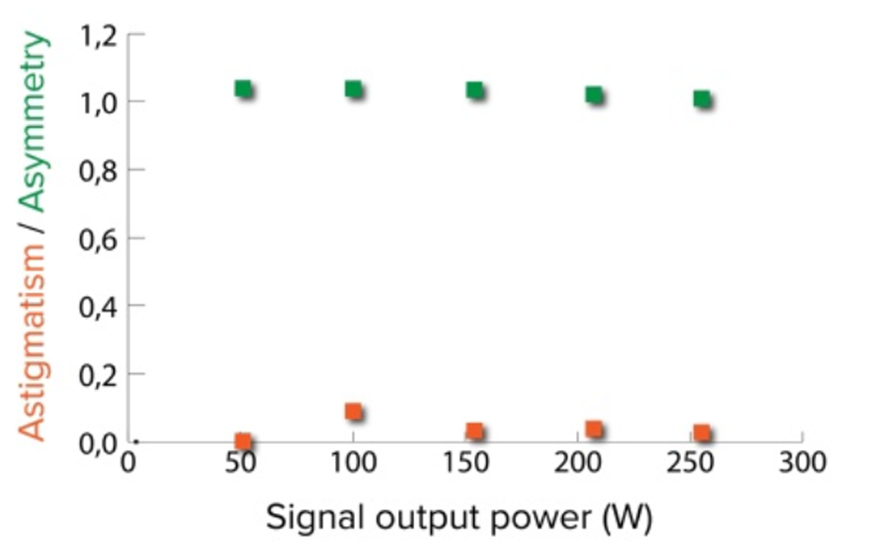

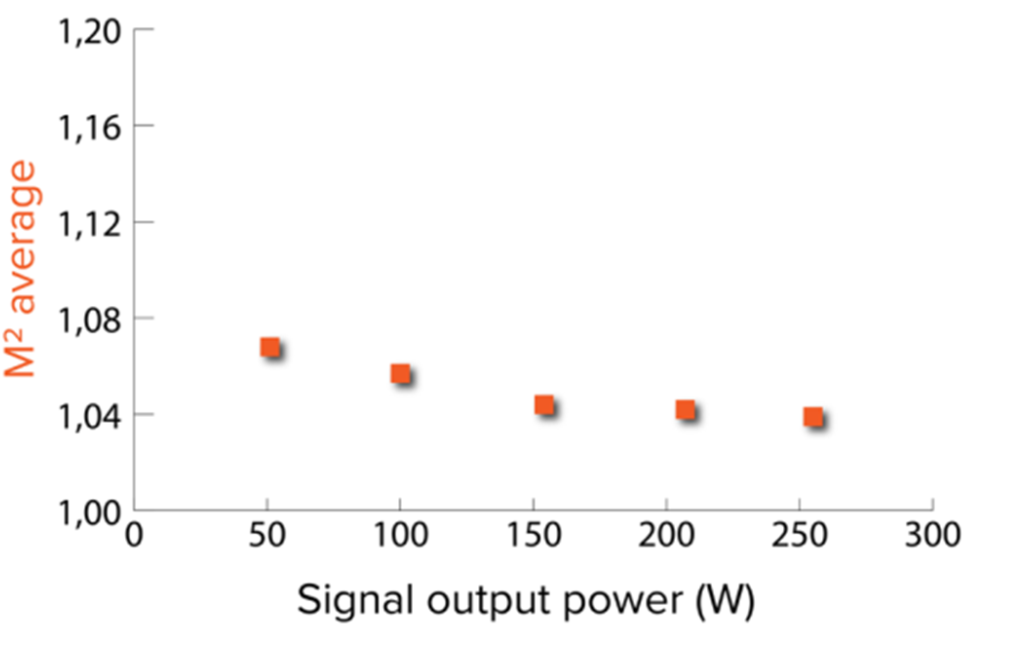

圖17和圖18展示了aeroGAIN-ROD 3.1在不同信號輸出功率下的M2平均值、像散與不對稱性的變化趨勢。這組數據反映了該型號產品的典型性能分布。

aeroGAIN-ROD采用優化設計，具備抗干擾能力強且光束質量接近衍射極限的性能表現。為確保其運行的穩定性與可靠性，所有型號的aeroGAIN-ROD均在推薦的最大平均信號輸出功率下進行長期測試。

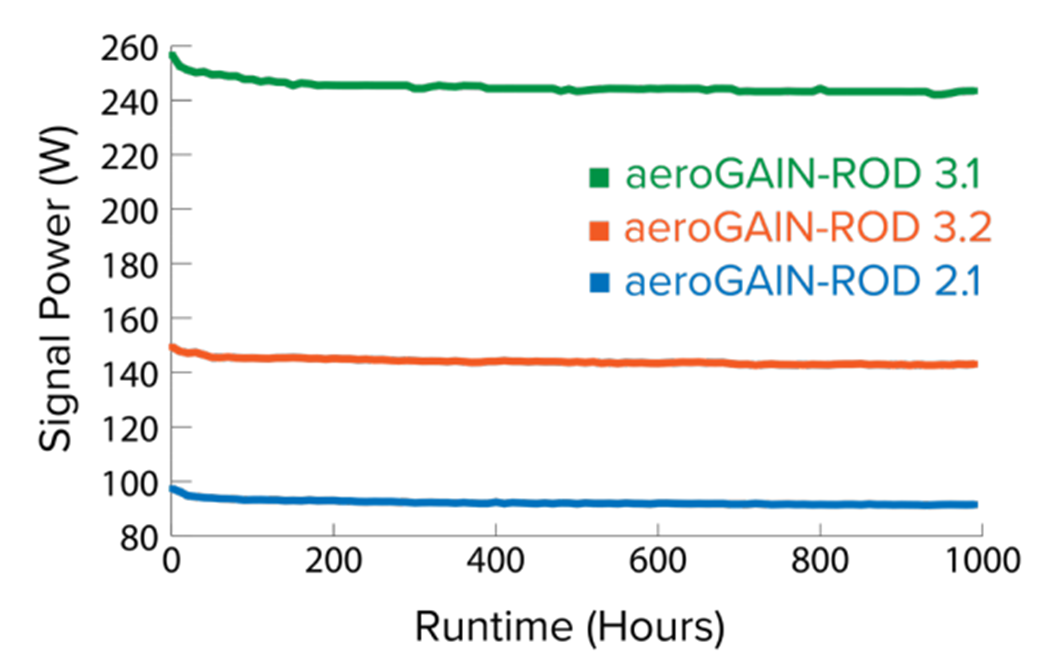

圖19展示了aeroGAIN-ROD 2.1、3.1和3.2型號在持續超過1000小時測試過程中的信號平均輸出功率表現。測試條件包括：種子光功率為5W，中心波長約1030nm，脈寬約20ps，重復頻率分別為20MHz、80MHz和40MHz，確保峰值功率不超過250kW(@976nm泵浦)。
圖19：1000小時測試期間測量信號平均輸出功率

測試結果總結：
在系統運行的前10至數百小時內，通常會觀察到一定程度的功率下降，這一變化高度依賴于具體的運行條件。隨后，功率衰減速率通常維持在每1000小時小于 1–3W的水平。

經過數千小時的連續測試，aeroGAIN-ROD展現出極佳的穩定性，整體性能退化極低。期間包括偏振消光比(PER)、芯包比(CCR)、模場直徑(MFD)、光束形貌和M2值等關鍵參數均保持穩定。

關于aeroGAIN-ROD 3.1在CPA系統中應用4000+小時的詳細實驗研究，可參考以下論文：

Pedersen, M.E.V., Johansen, M.M., Olesen, A.S.,Michieletto, M., Gaponenko, M., and Maack, M.D. (2022)'175 W average power from a single-core rod fiberbased chirped-pulse-amplification system', Optics Letters Vol. 47, Issue 19, pp. 5172-5175 (2022)

可訪問網址： https://doi.org/10.1364/OL.471631

該文展示了aeroGAIN-ROD在實際超快激光系統中的穩定運行表現，適合作為工業系統開發的參考依據。
