2010年，Jena課題組首次報道了TMI現象，TMI起源于熱效應，當光纖激光的輸出平均功率超過TMI閾值時，光纖中不同橫模之間便會能量轉移，通過折射率周期變化的熱致光柵結構來進行。

當光耦合進大纖芯光纖后，能量大部分流入基模，少部分流入第一高階模。不同橫模在光纖中相速度的差異導致了模間干涉圖樣的產生，使得纖芯中的光場呈現強弱交替的準周期性分布。相對于弱的光場，強光場區域的反轉粒子數耗盡更快，所以這種光場的準周期性分布會使得反轉粒子數也呈現出橫向不均勻的準周期性分布。反轉粒子數的變化會影響功率放大和能量提取能力，隨之便會產生橫向不均勻的準周期性分布的溫度場。溫度分布的差異性會在熱光效應的影響下生成準周期性分布的折射率光柵，這就是光纖中熱致折射率光柵的產生過程，圖1所示^[1]。

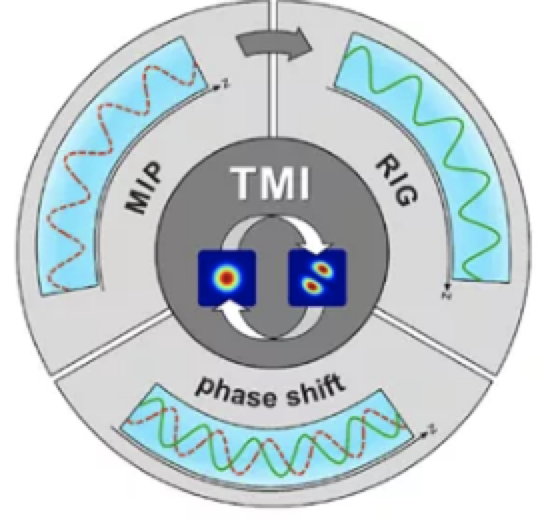

圖1. TMI現象的基本物理圖象

一般地，采用以下幾種方法弱化TMI的影響：

（1）通過調整泵浦源的波長降低量子虧損，進而減小系統中的熱效應，比如采用1018nm進行泵浦，或者不同波長搭配泵浦等。

（2）通過設計不同的波導結構，采用支持基模的大模場面積光纖作為鏈路增益介質，比如3C手性耦合纖芯光纖，大模場光子晶體光纖等。

1962年受激拉曼散射SRS被觀察到。量子力學認為：入射光波的一個光子被一個分子散射成為另一個低頻光子，同時分子完成其兩個振動臺之間的躍遷。入射光作為泵浦產生稱為斯托克斯波的頻移光^[2]。當功率超過閾值后部分激光功率轉移到另一頻率下移的激光波長中，從而降低了信號激光的功率和轉換效率，并且后向傳輸?shù)乃雇锌怂构鈺?huì)損壞系統中的光器件，嚴重影響光纖激光器的穩定性和可靠性^{[3] [4]}。

連續波受激拉曼散射的閾值功率：

A_eff?為光纖有效模場面積，L_eff?為有效光纖長度，g_R(Ω) 是拉曼增益系數

一般地，采用以下方法來抑制SRS：

（1）增加有效模場面積，減小光纖長度來提高SRS閾值；

（2）通過對光譜的控制來抑制SRS；

（3）通過光纖濾波器對受激拉曼光進行抑制。

高品質的若干千瓦級連續激光在切割、焊接等多種工業應用領域發揮著重要作用，對于SRS的抑制是非常必要的環節。主要體現在以下幾個方面：

（1）有效抑制SRS可以增加應用中輸出激光末端QBH的長度，從而增加了導光結構的靈活性，在工業加工中十分受用，有些方法可以將末端無源纖增加10m以上，圖2所示；

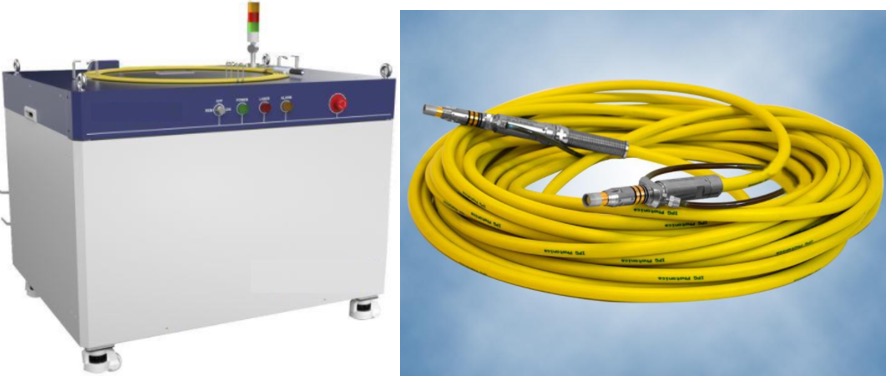

圖2. kW級連續光纖激光器及其輸出光纖

（2）SRS會導致信號光功率下降，并且導致模式不穩定和差的光束質量，在有效抑制SRS的基礎上，可以增加輸出功率和穩定性，同時獲得更好的作用效果，圖3所示^[5]。

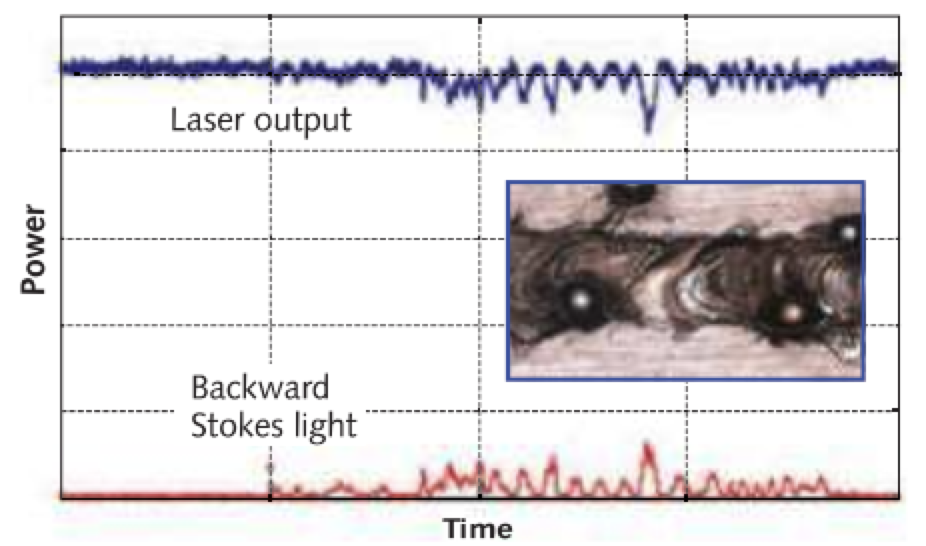

圖3. SRS引起的功率不穩定導致了較差的加工效果

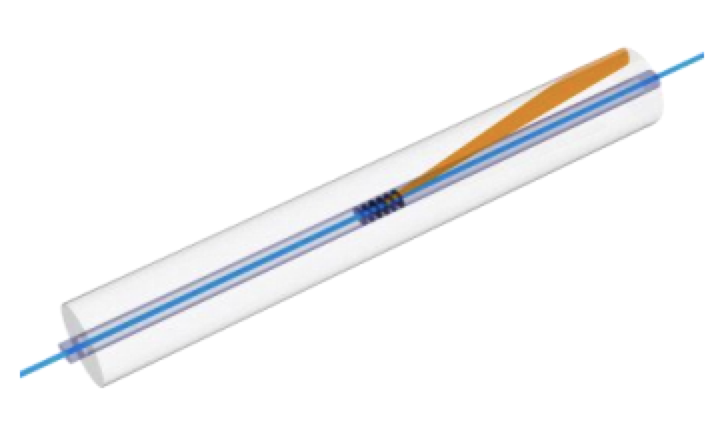

圖4. 受激拉曼抑制器RSS示意圖

在達到閾值時，受激拉曼散射SRS可能出現在光纖激光鏈路上的多個位置，甚至可以有多級stokes光，對功率及其穩定性不利。受激拉曼抑制器RSS的本質是一個啁啾傾斜光柵CTFBG，圖4所示，通過設計刻寫光柵的參數實現一個雙向?yàn)V波的作用，可將來自正反兩個方向的SRS從纖芯濾除到包層里，免于SRS指數增長而造成的積累，進而保證了信號光的正常增益和光譜的穩定，圖5所示。

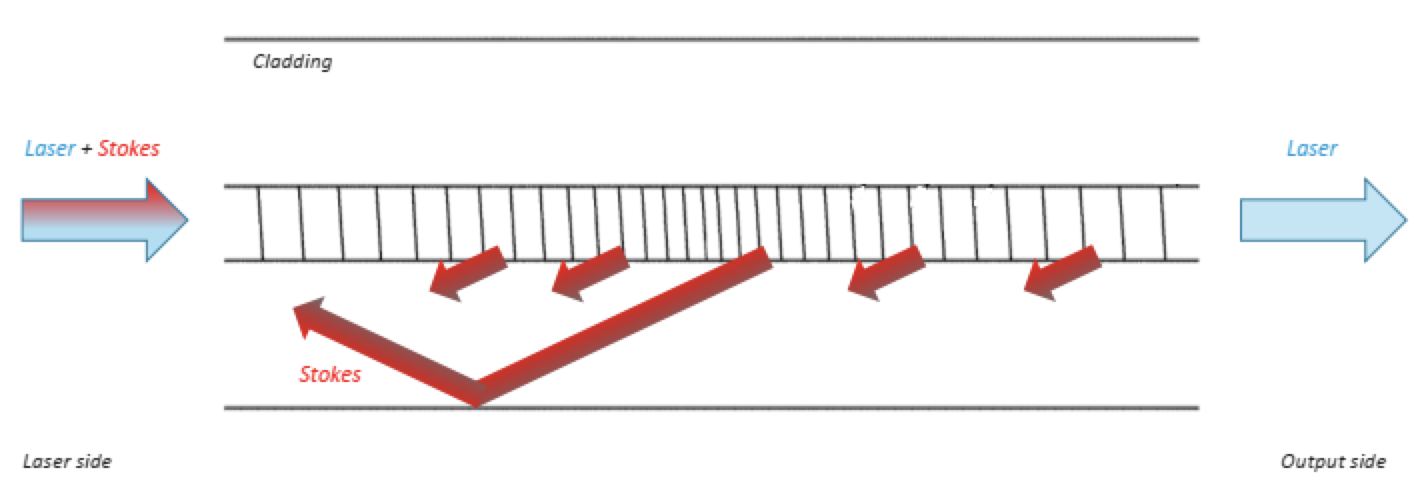

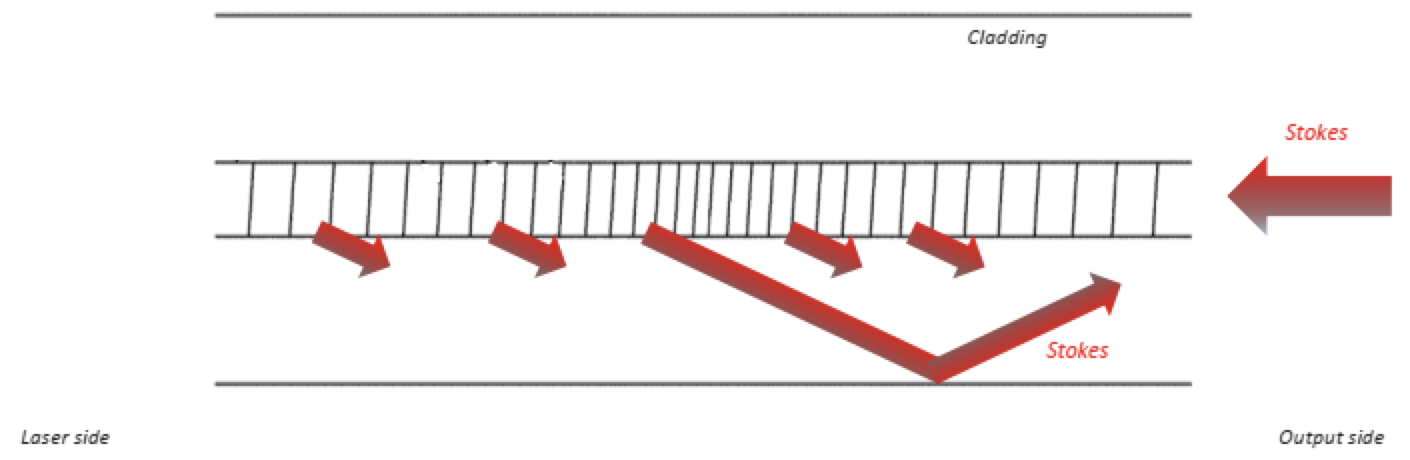

圖5. RSS在實際應用中濾除正反兩個方向SRS原理圖

實際測試中，以一套用于切割的光纖激光器的光路為例，逐漸增加輸出光纖的長度和激光功率，直到產生的SRS到一定程度引起功率不穩定，在鏈路上帶有和不帶有RSS的情況下進行對比，可見前者可以支持更高功率輸出和穩定性，同時也支持更長的傳能光纖的應用（實驗中為37m），圖6圖7所示，這在實際激光加工中有著非常重要的意義。

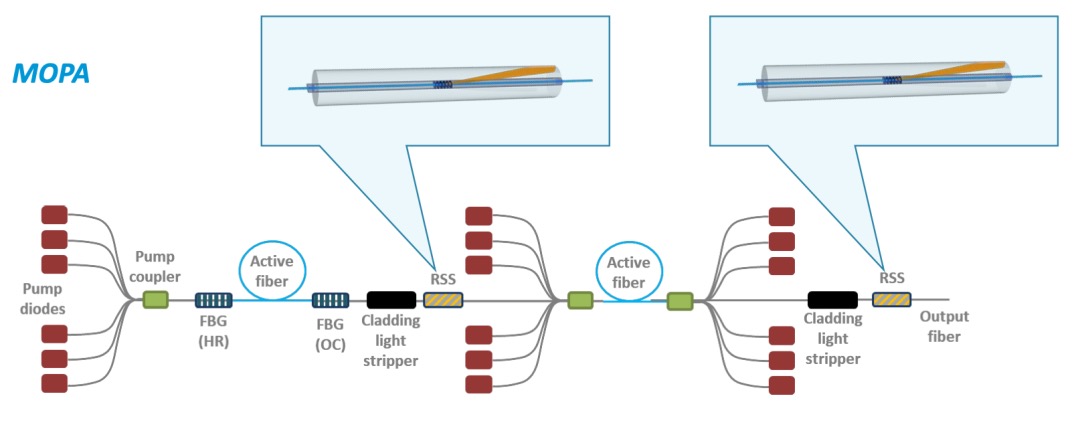

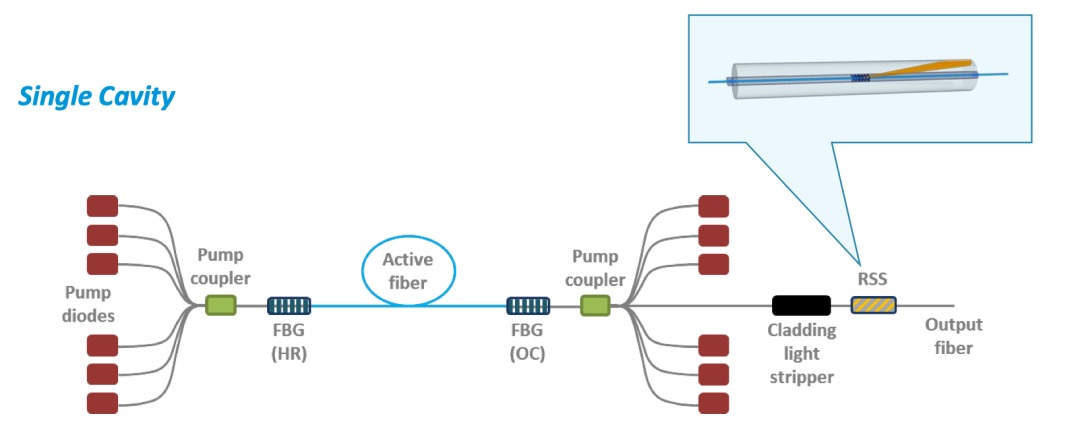

圖6. 帶有RSS的光纖激光器光路結構

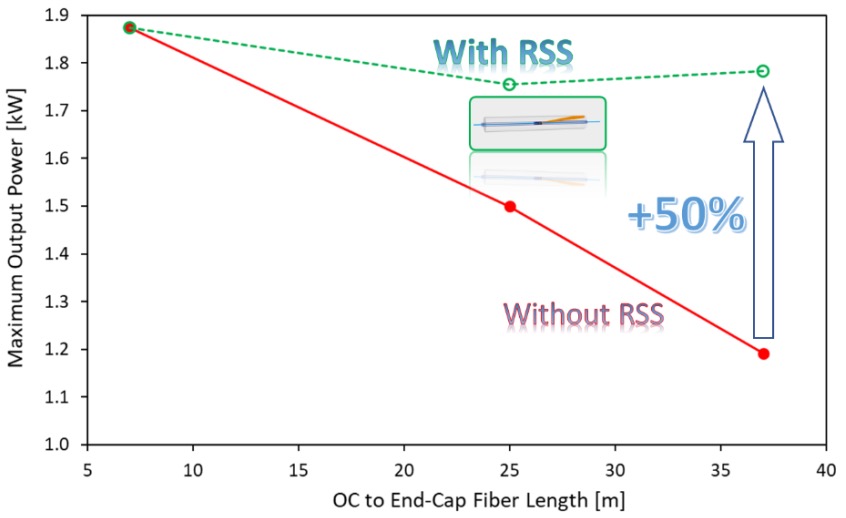

圖7. 不同情況下的輸出光纖長度及功率變化

目前實際應用對于市場上常見的3kW的光纖激光器的模式和功率穩定性提出了更高的要求，所以高的信噪比（特指SRS抑制比>20dB）成為衡量3kW單模激光的重要指標。沒有RSS情況下信噪比為21dB，加入RSS信噪比>40dB，圖8所示，顯而易見繼續增加功率，后者將比前者有更好的表現和潛質^[6]。

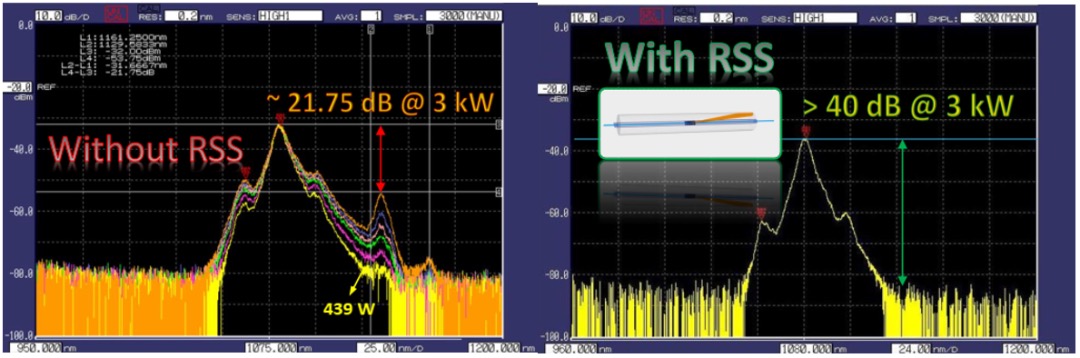

圖8. 3kW時，沒有RSS情況下信噪比為21dB，

加入RSS信噪比>40dB

2019年報導了基于級聯泵浦方式和拉曼光譜濾波技術，圖9圖10所示，在光纖激光振蕩器和放大器之間加入受激拉曼抑制器RSS來濾SRS如圖所示，并且對比了不使用CTFBG、使用一個CTFBG 以及使用兩個CTFBG對SRS的抑制效果，最終激光輸出功率4.2 kW，SRS 抑制比大于15 dB^[7]。

圖9. 級聯泵浦光纖激光器中抑制 SRS 的實驗結構示意圖

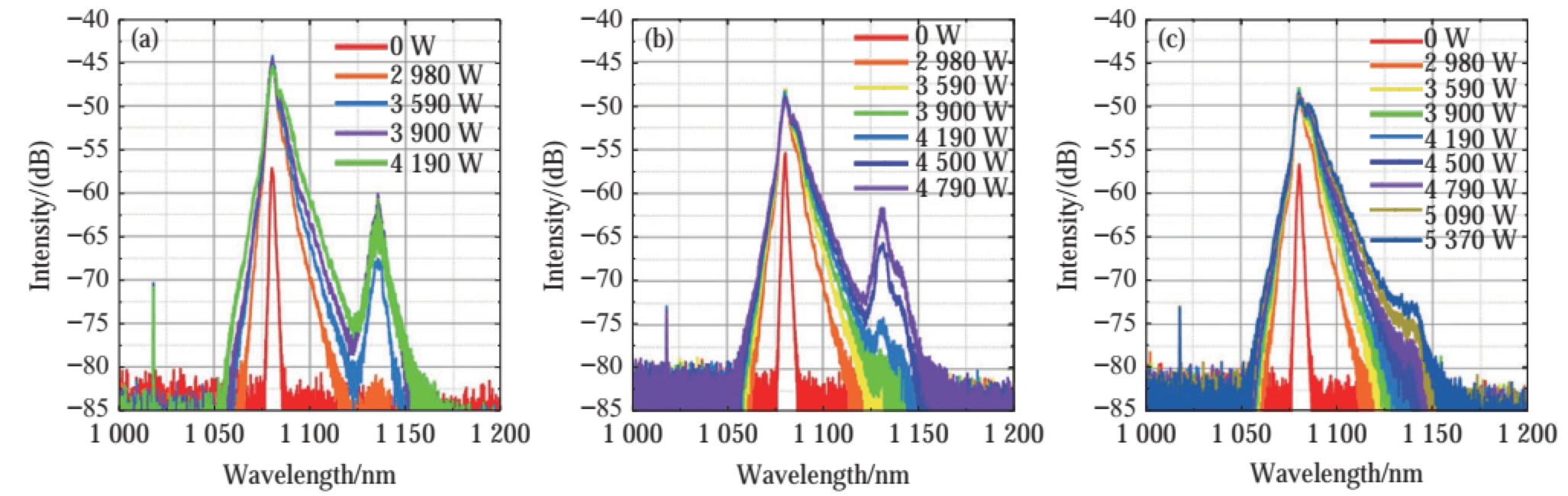

圖10. 輸出光譜隨泵浦功率的變化。（a）不使用 CTFBG；（b）使用一個 CTFBG；（c）使用兩個 CTFBG

2020年報導了光纖激光產品研發課題組設計了一種MOPA結構的光纖激光器，實現了最高5.102 kW近衍射極限的光纖激光輸出。光學結構由976 nm LD 泵浦光纖芯徑20/400 μm 摻鐿體系光纖振蕩器，采用了一種傾斜式光纖光柵對振蕩器輸出的信號光進行光譜濾波，提升了放大器種子光的光譜純度，有效地減緩了放大器的SRS效應，成功提升了MI閾值。實現了最高5.102 kW近衍射極限的光纖激光輸出，中心波長1080.21 nm，放大器斜率效率78.34%，圖11所示。

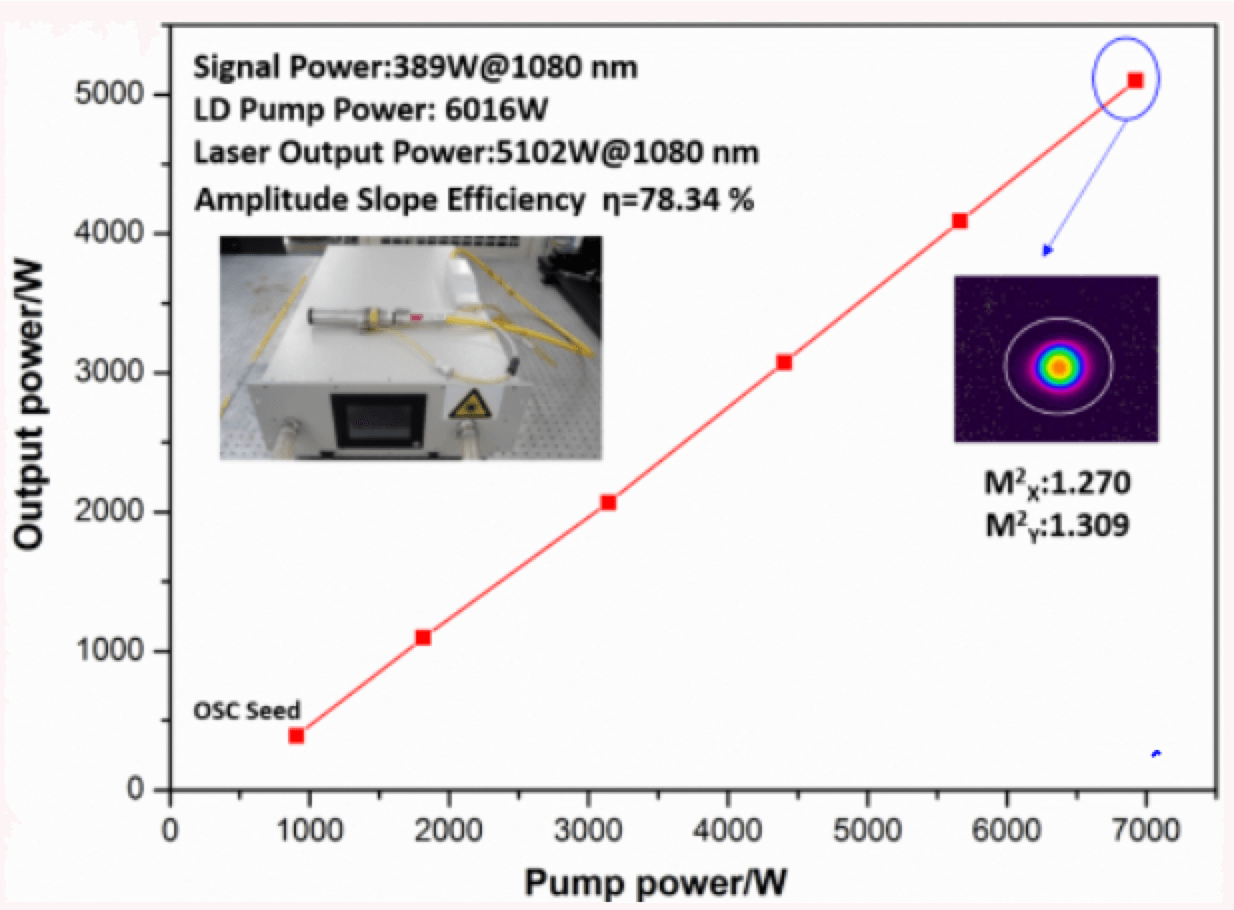

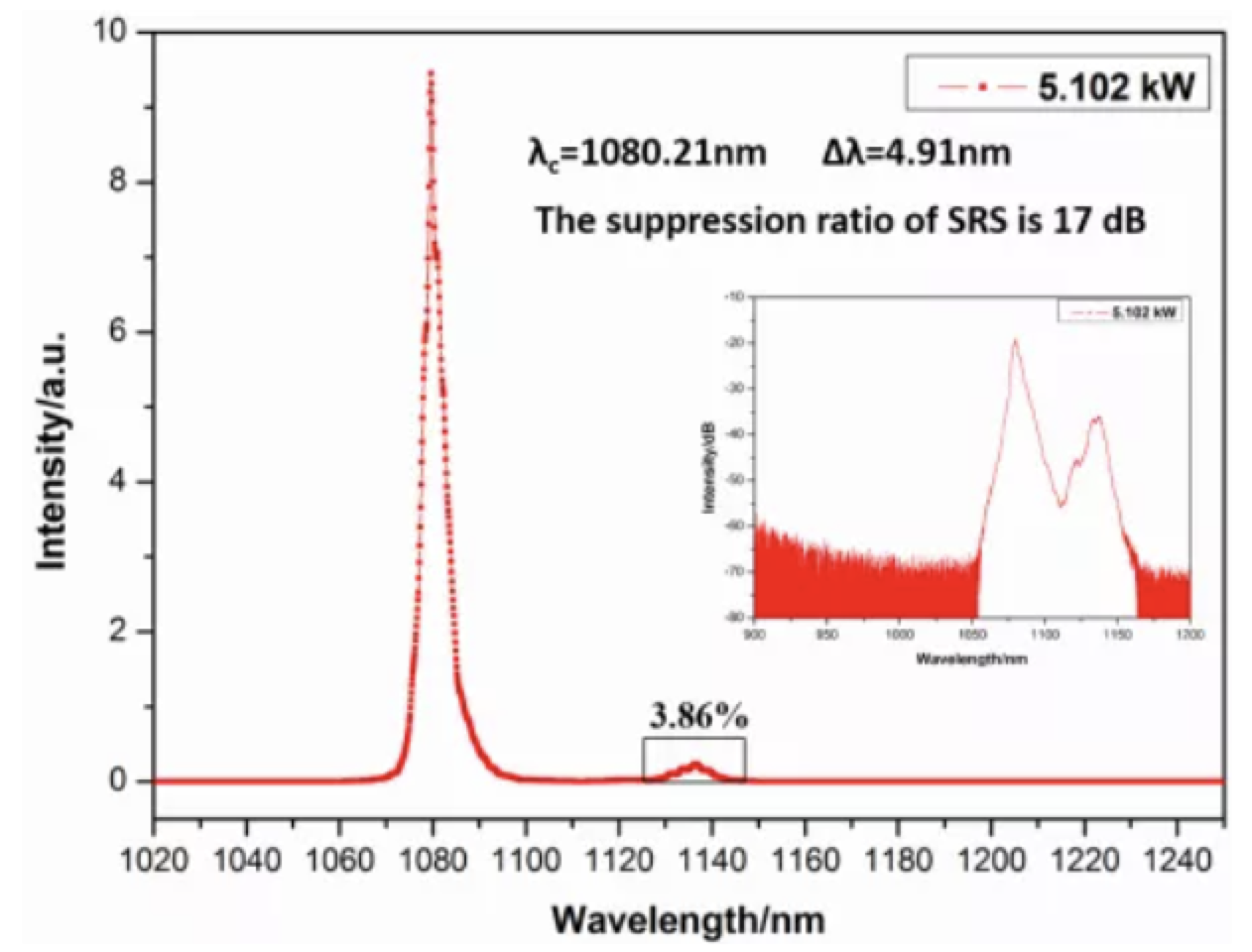

圖11. 5.102kW輸出光譜及功率、光斑情況
