2020年全球激光器市場銷售額160.1億美元，2021年預計約184億美元，15%增長；2020年我國光纖激光器市場銷售額94.2億元，2021年預計108.6億元。在我國從事超快研發生產的企業超過40家，2021年預計以ps/fs為主要產品的市場規模為32.6億元。

圖1. 2015年~2021E年中國超快激光市場（單位：億元 《2021中國激光產業發展報告》）

1985年的啁啾脈沖放大技術，1988年的雙包層光纖技術，1997年的大模場光纖概念的提出，以及分脈沖放大、預啁啾管理放大、相干脈沖堆積等技術，都對超快光纖激光的發展有著重要的影響。隨著超快光纖激光技術的發展，超快光纖激光器已經成為超快激光市場的主力軍，在科研、生產、醫療等諸多領域發揮著作用，尤其在精密/微納加工、高脈沖能量源、微觀動力研究、天文科學等方面更有著不可替代的優勢。

圖2. 高功率超快激光發展[1]

圖3. 半導體可飽和吸收體SESAM線性腔種子源結構

工業上使用的器件主要是光纖色散管理器件，比如光纖的脈沖展寬器和脈沖壓縮光柵，為了抑制非線性效應并有效地進行功率放大，在時域上對脈沖進行處理，最終實現滿足要求的高峰值高能量輸出。

展寬之后的脈沖進入超快光纖放大器，其增益主體是摻雜的雙包層光纖，但是隨著應用對高峰值高能量以及單模、保偏等方面的需求，傳統的20/125DC，30/250DC雙包層光纖在百uJ量級會出現模式跳變，阻礙功率進一步提高。因此具有更多波導結構不同特點的增益光纖，如大模場光子晶體光纖PCF，錐形光纖Tapered fiber，手性纖芯耦合光纖3C等，也逐步被應用到工業產品當中。

光子晶體光纖具有大模場，支持單模傳輸和保偏的特點。PCF又被稱作微結構光纖，橫截面上有較復雜的折射率分布，通常含有不同排列形式的氣孔，這些氣孔的尺度與光波波長大致在同一量級且貫穿器件的整個長度，光波可以被限制在低折射率的光纖芯區傳播。目前PCF和普通石英光纖的熔接已經比較成熟（圖4），利用標準商用的特種熔接機，可以實現良好的模場匹配及低損耗傳輸，這也滿足了全光纖結構的工業產品需求。目前的商業40um芯徑PCF已經以O(shè)EM的形式模塊化，更便于集成和產品化（圖5）。

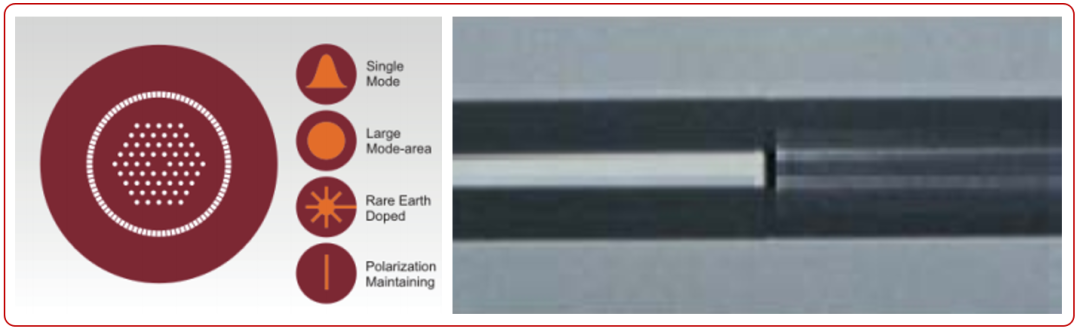

圖4. 單模雙包層光子晶體光纖，PCF與石英光纖的低損耗熔接

圖5. 商用光子晶體光纖模塊

隨著光子晶體光纖技術的發展，出現了商用化的更大模場的棒狀PCF（Rod type PCF），最早由Limpert在2005年首次提出[2]，之后被應用到各個實驗中獲得了非常好的效果[3]。

2010年出現了大孔間距PCF（即large pitch fiber, LPF）,其孔間距遠大于波長的十倍，可以實現更高功率[4]。

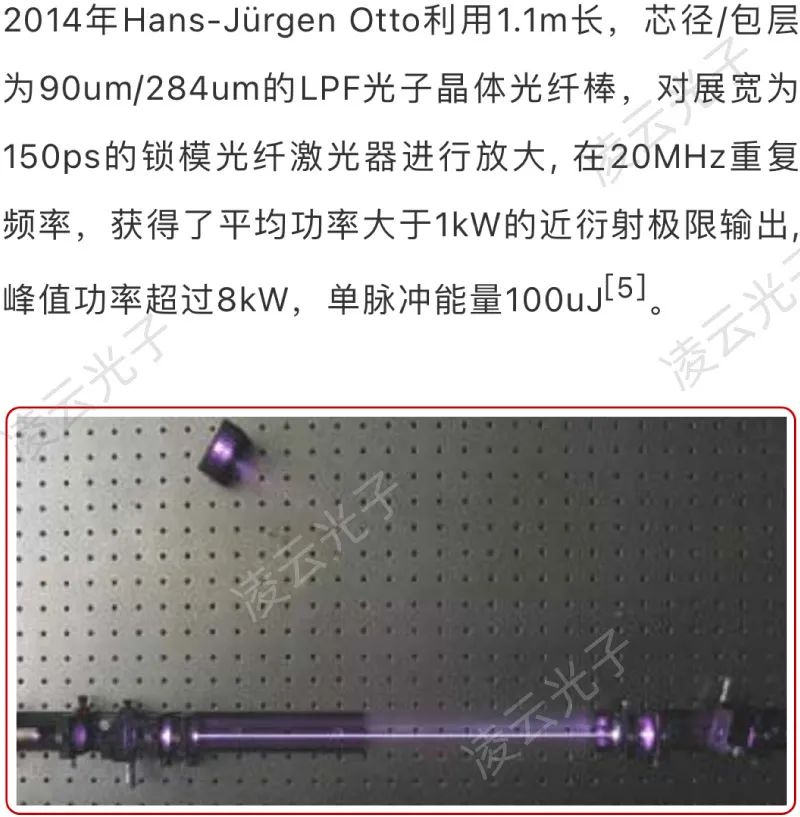

圖6. Limpert實驗中的PCF棒狀光纖

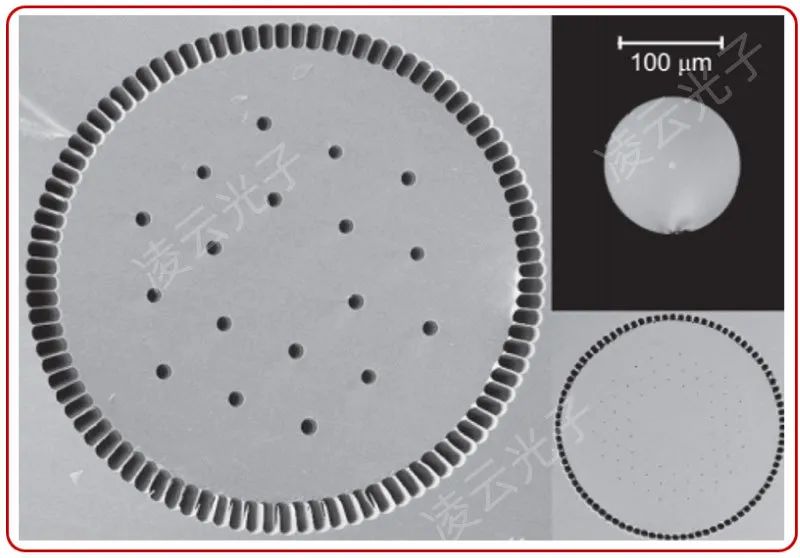

圖7. 135um芯徑的LPF和普通7um芯徑PCF對比[4]

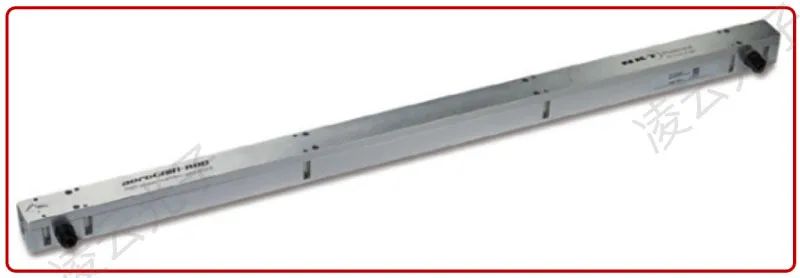

圖8. 商用光子晶體光纖棒

2021年中科院物理所利用大模場光子晶體光纖棒（rod-type PCF），以預啁啾管理放大和雙通放大技術，實現了55fs，100W的超快激光輸出【6】。

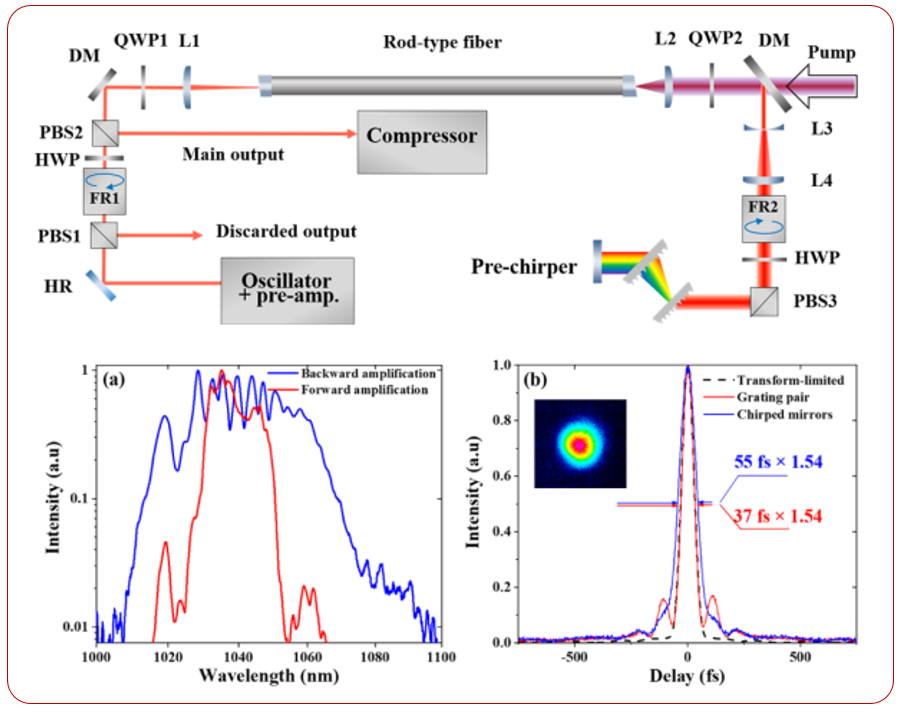

圖9. 雙通預啁啾放大實驗及光譜/脈沖圖

棒狀PCF不僅成為工業超快光纖激光放大的重要選擇之一，在科研項目中，也為多光路的光束合成，實現更高功率提供了很好的條件。

2016年，Tunnerman組利用8路空間相干合成和4個時間分脈沖放大的方案，將8束激光空間相干合成為一束光，再通過時間延遲，將之前分離的脈沖合并為一個脈沖。實驗中預放大級用的芯徑為72um的LFP光子晶體光纖棒，8路主放大級分別使用了8根1.1m長芯徑為81um的LFP棒。最終實現了平均功率700W，脈沖能量12mJ，脈寬262fs的超短脈沖輸出，合成效率78%[7]。

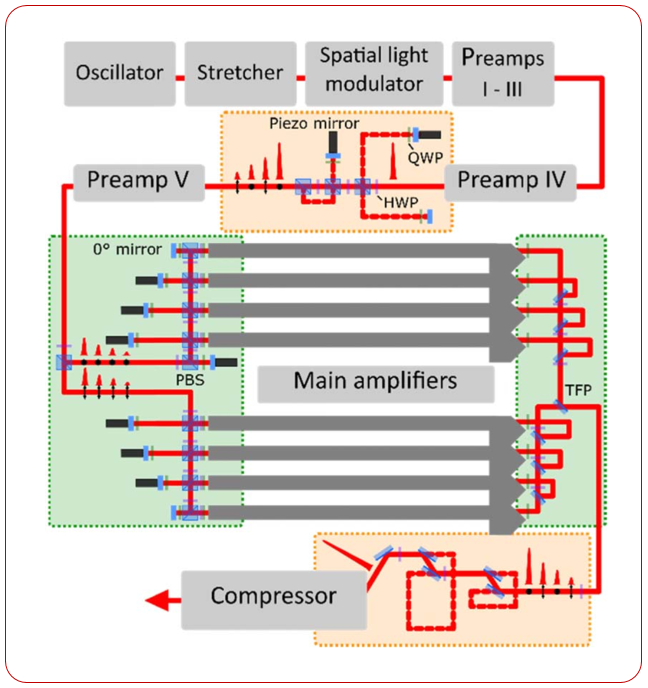

圖10. 多路空間相干合成與分脈沖放大裝置

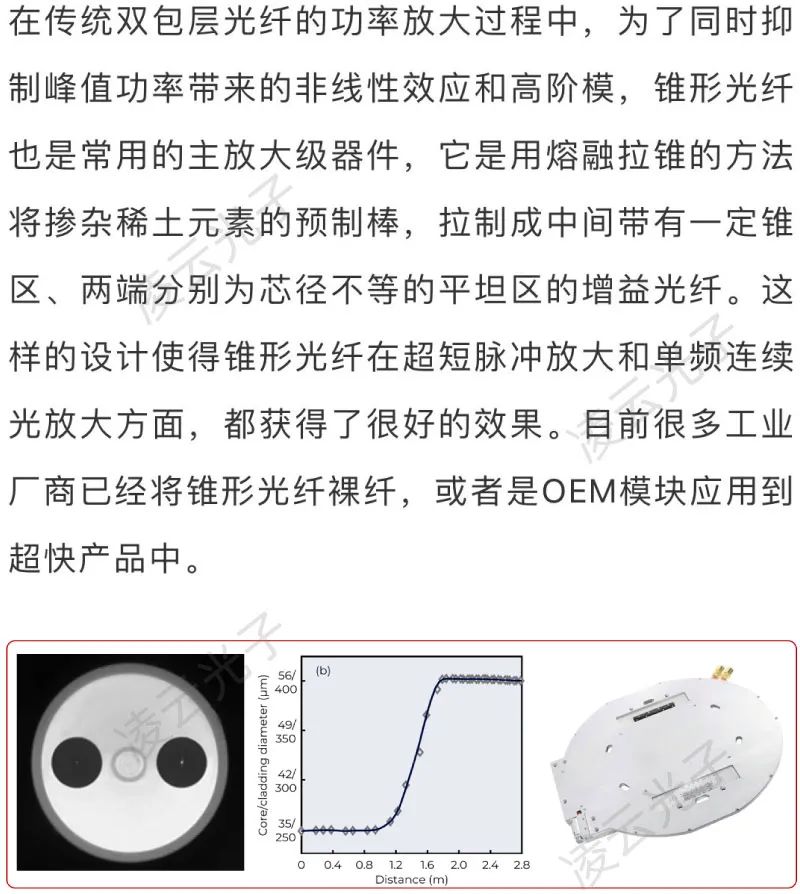

圖11. 商用錐形光纖及其OEM模塊

2018年SPIE報道了利用錐形光纖將35ps，200kHz種子源放大到50uJ，經脈沖壓縮至1ps后得到16MW峰值功率，M2<1.2[9]。

2020年報道的550W全光纖單頻放大器，就是用輸入芯徑和包層分別為36.1um和249.3um，輸出芯徑57.8um和397.3um，增益光纖長度1.3m，錐區長度0.74m的錐形光纖獲得。最終光光轉換效率80%，線寬45MHz[8]。

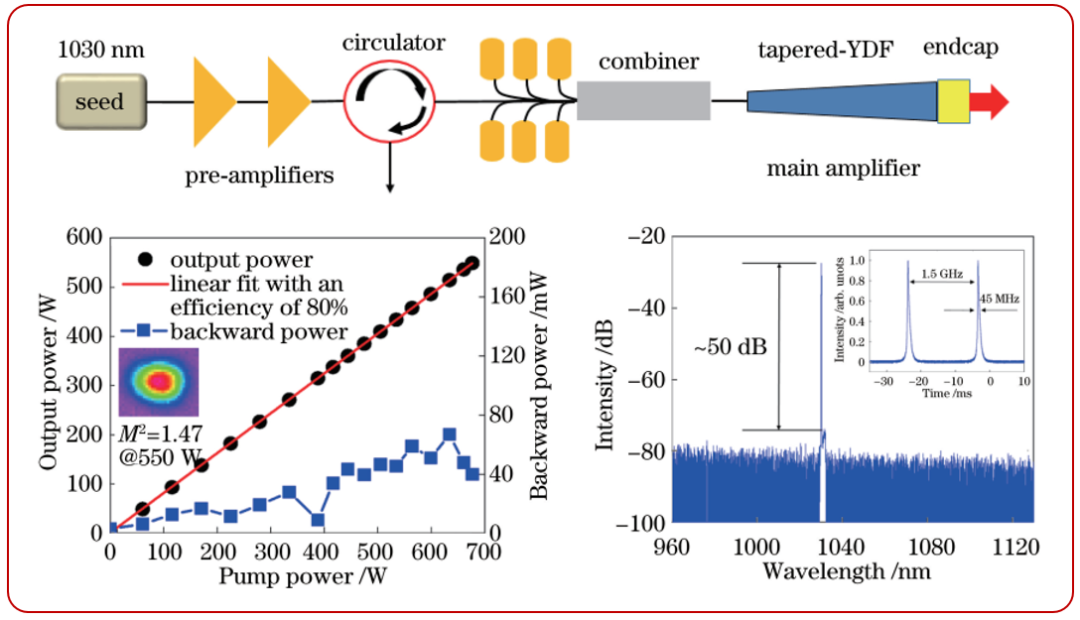

圖12. 550W全光纖單頻放大器功率及線寬

2021年芬蘭Tampere大學Valery Filippov教授課題組報道了旋轉型錐形光纖（ST-DCF），討論了其與保偏/非保偏錐形光纖的偏振特性，以及不同旋轉螺距ST-DCF的輸出光特性，也為未來更復雜波導結構錐形光纖的應用提供了重要的參考數據【10-11】。

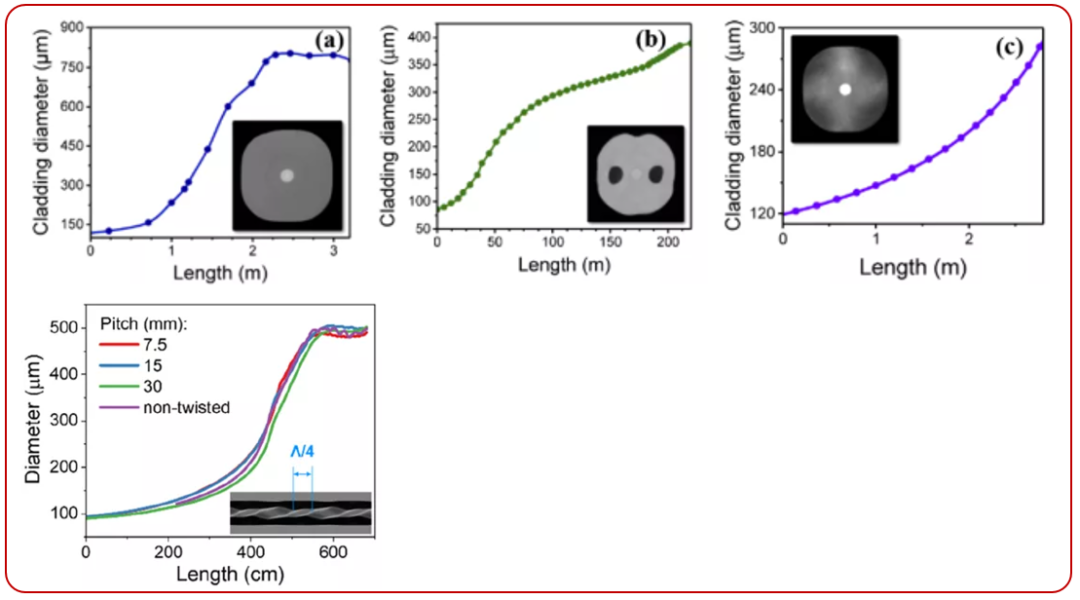

圖13. 三種不同錐形光纖以及不同螺距的旋轉錐形光纖測試

2007年美國Michigan大學超快光學研究中心提出了手性耦合纖芯光纖（3C Chirally-coupled-core），以其能夠?qū)崿F(xiàn)高能量、高峰值功率、單模、保偏的特性逐漸受到人們關注。光纖的石英包層內有兩條纖芯，一條是沿軸向分布的中央纖芯，芯徑較大，一般在30um以上，用于信號光的傳輸;另一條是偏離中心軸、圍繞中央纖芯螺旋分布的側芯，芯徑比中央纖芯小得多，只有十幾微米，主要作用是控制中央纖芯的模式，將高階模耦合進側芯并對其產生高損耗(大于100dB/m)，使得中央纖芯中的基?？梢詷O低損耗地傳輸(小于0.1dB/m)。

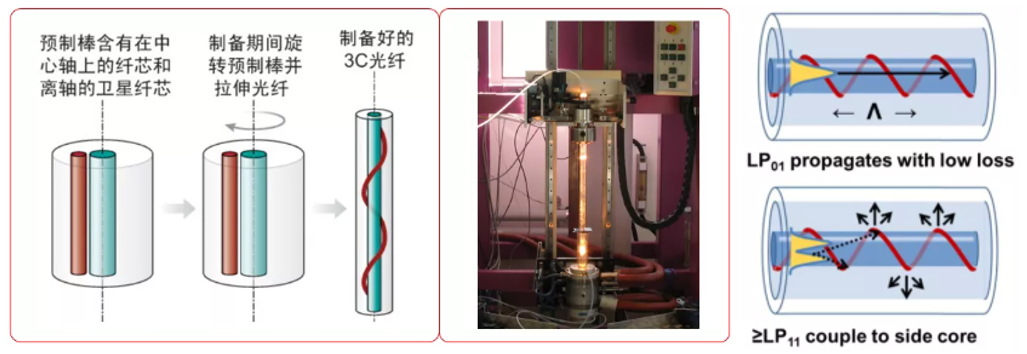

圖14. 3C手性耦合纖芯光纖

Michigan大學超快光學研究中心多年在3C光纖的研究中獲得了很多可觀的數據。

2009年，以雙包層摻鐿3C光纖搭建放大系統來探究其放大特性[12]。該實驗得到了250W的連續功率輸出和150W輸出脈沖10ns，脈沖能量達到0.6mJ，峰值功率60kW，放大斜率效率達到74%。同樣，在所有功率水平下，系統輸出光斑均為單模。

2010年，該團隊將3C光纖應用于主振蕩功率放大(MOPA)結構中來提升系統輸出功率[13]。實驗以2.7m長空氣包層摻鐿 3C光纖為功率放大器的增益介質，用2.2W信號光激勵該光纖，實現了511W 的MOPA結構功率輸出，放大器斜率效率為70%，同時觀測到輸出光束為單頻單橫模的線偏振光，具有大于15dB 的消光比。

2012年，該研究中心Thomas Sosnowski等人[14]通過33/250um 3C光纖實現了257W，200kHz，8.5ns，1.2mJ脈沖；86.5uJ，575kW峰值功率脈沖，以及利用55um 3C光纖實現了41W，8.3mJ，640kW的高能量脈沖輸出。

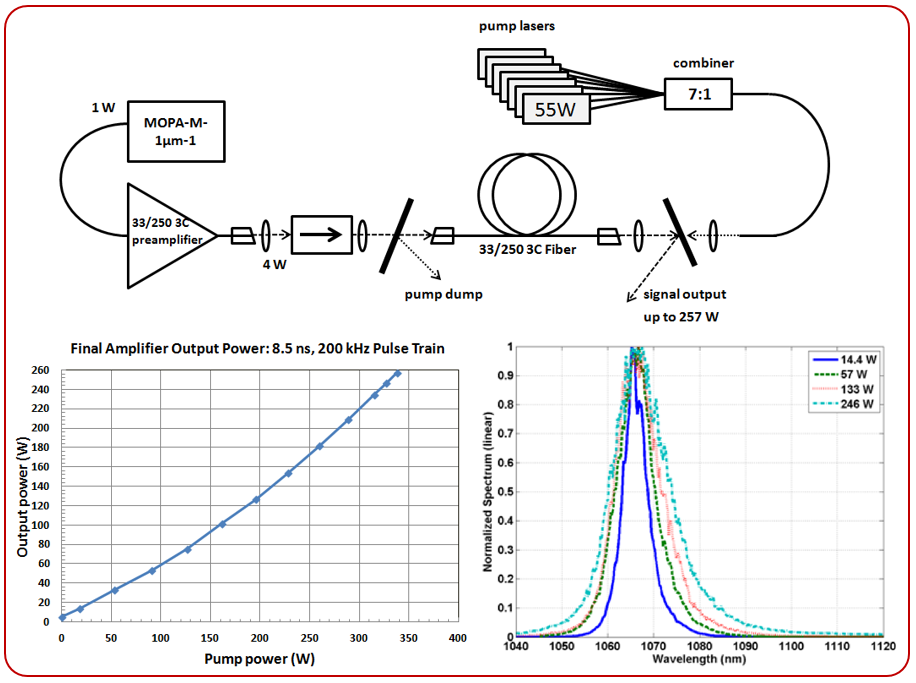

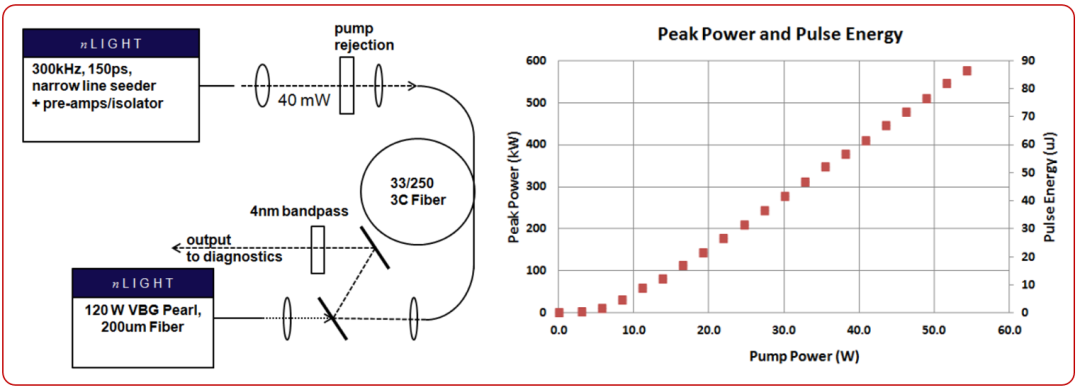

圖15. 33/250um 3C光纖輸出257W，200kHz，8.5ns，1.2mJ脈沖

圖16. 33/250um 3C光纖輸出86.5uJ，575kW峰值功率脈沖

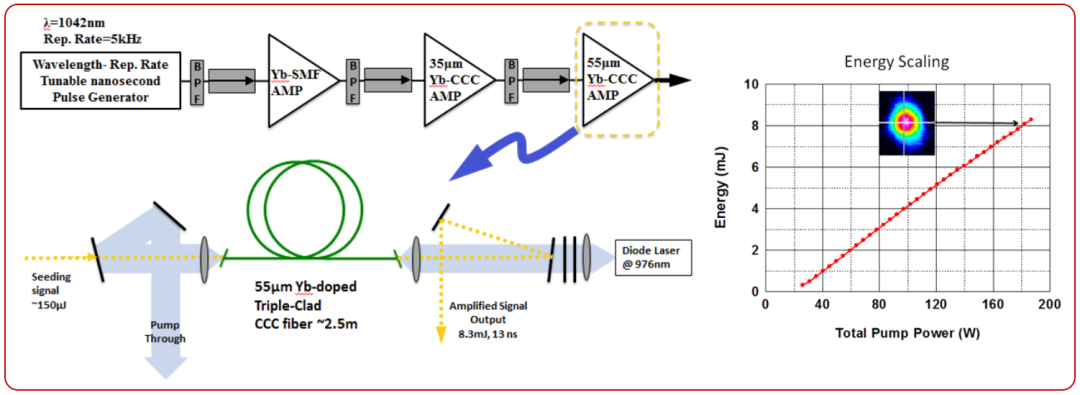

圖17. 55um 3C光纖實現了41W，8.3mJ，640kW的高能量脈沖輸出

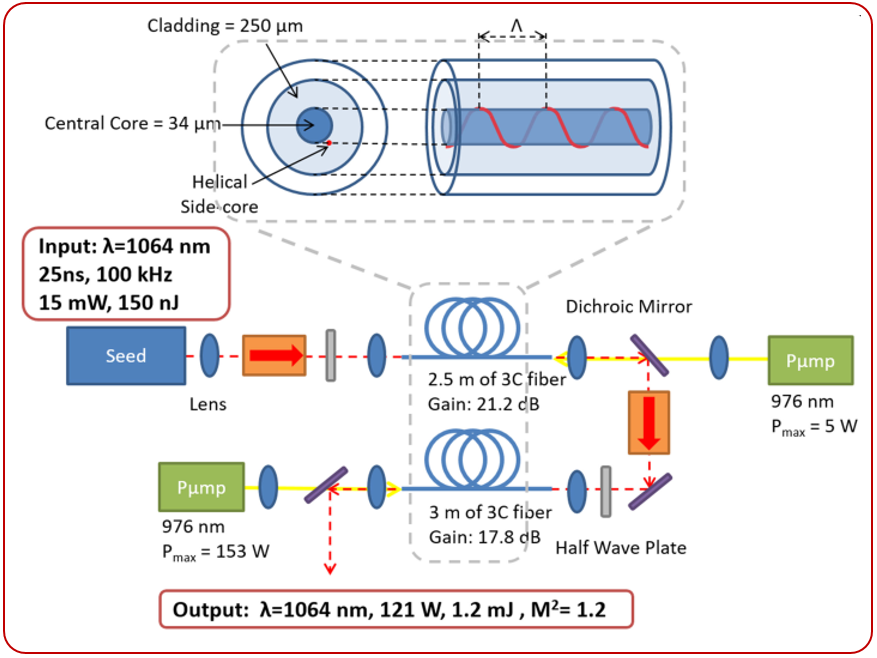

2018年Carnegie Mellon大學的Jinxu Bai等人[15]用15mW，25ns，150nJ，100kHz，1064nm種子源通過兩級2.5m和3m的3C光纖放大，獲得了121.2W，單脈沖能量12mJ，峰值功率50kW，M2<1.2脈沖輸出。

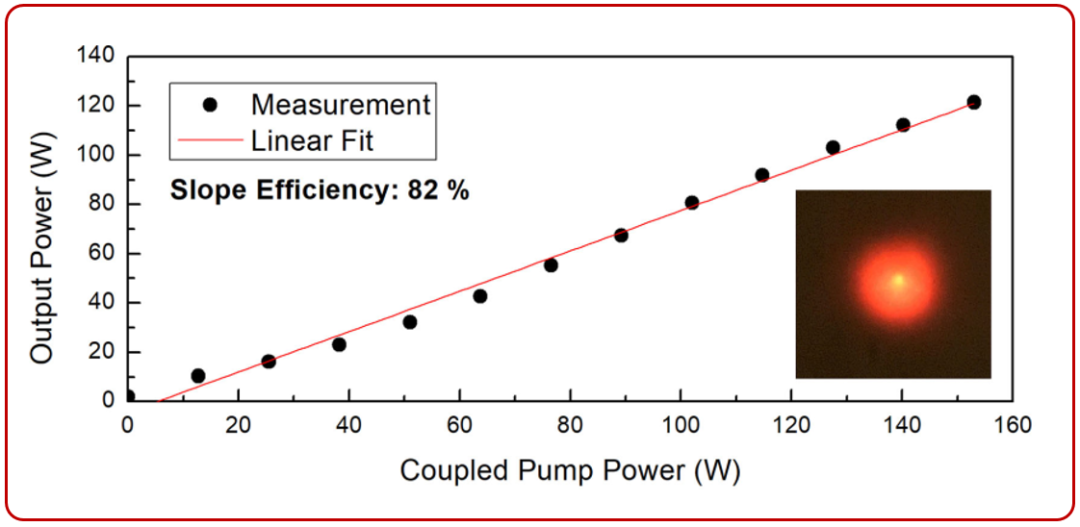

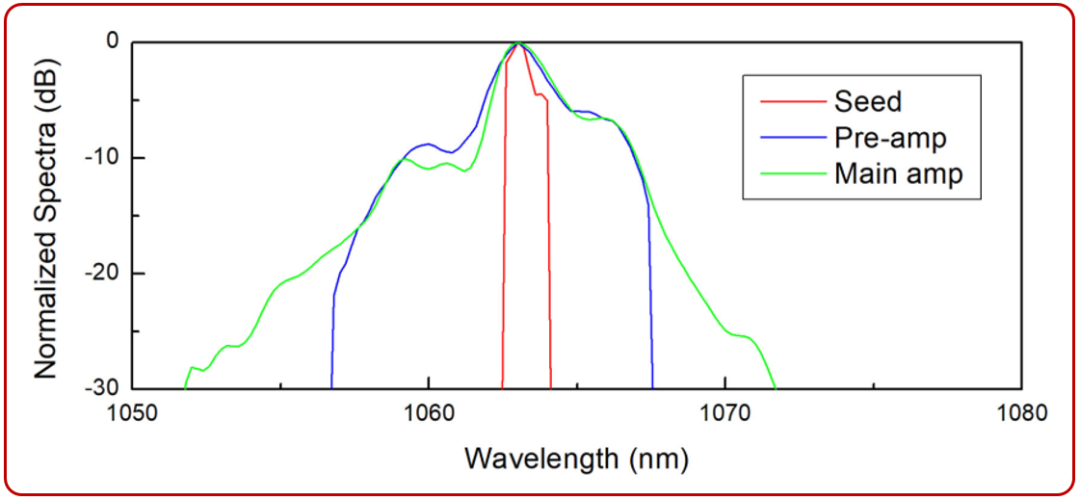

圖18. 級聯3C光纖輸出高功率、高能量脈沖

3C光纖用于超短脈沖放大的同時，也可用于窄線寬連續光的功率放大，利用其穩定單模輸出以及對非線性效應不敏感的特點，實現單色性更好、光束質量更好，高功率更高的連續光輸出，用于如引力波探測、多光束合成等方面的研究。

2018年，密歇根大學聯合nLight公司，由M. Kanskar和A. Galvanauskas等人分別運用Yb20/400/0.064 DC LMA光纖和Yb 21.9/400/0.059 DC3C光纖對單頻線偏振種子源進行功率放大，泵浦源為鎖波長976nm模塊，分別實現了2.4kW和2.6kW[16]。種子源為1064nmDFB通過相位調制器進行偽隨機信號調制適當展寬線寬。MFA實現全光線結構。當種子源20GHz時，實驗中Yb20/400LMA光纖在2.2kW時出現了TMI，而3C光纖彎曲直徑30cm，在抑制高階模的同時在2.6kW時沒有TMI產生。

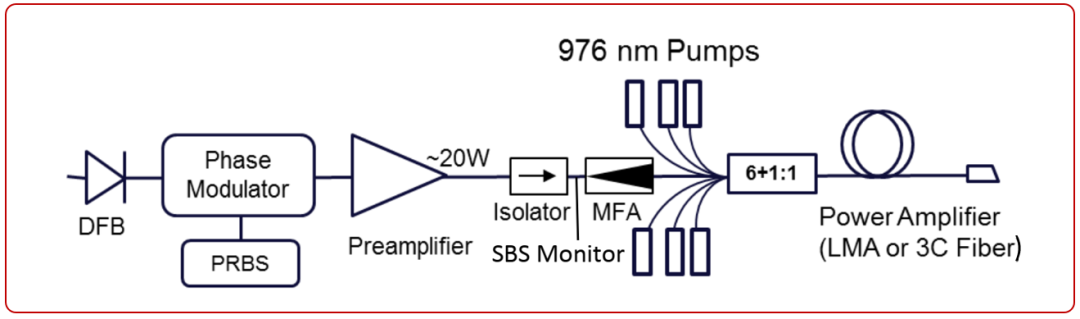

圖19. 3C光纖放大DFB窄線寬種子源結構圖

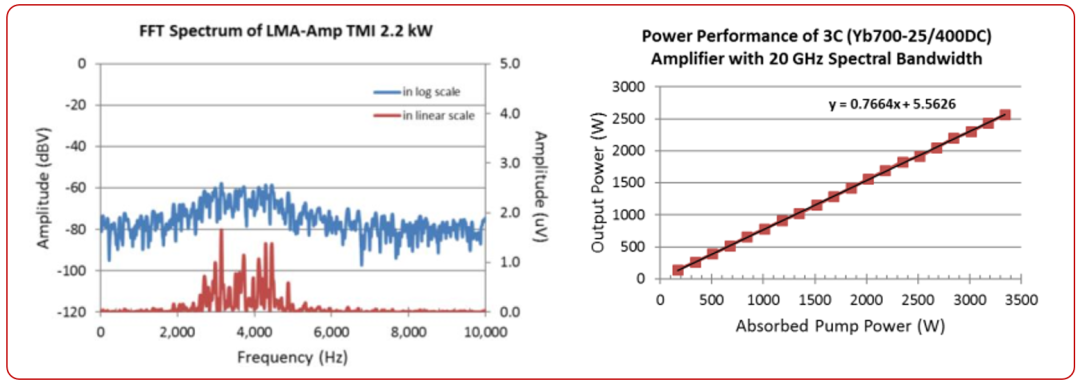

圖20. Yb20/400 LMA光纖放大在2.2kW出現TMI

 Yb21.9/400 3C光纖放大在2.6kW輸出且未出現TMI

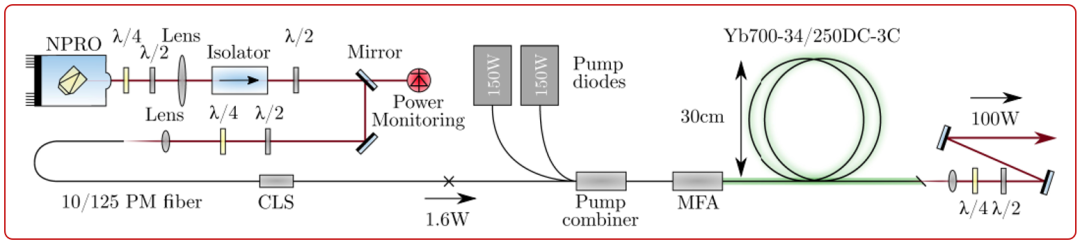

2019年，Sven Hochheim等人用nLight的3C光纖(Yb700-34/250DC-3C)，制作了用于引力波探測的，100W單頻單模保偏光纖放大器。其中種子源為2W的kHz線寬保偏連續光，通過模場匹配器MFA的實驗，最終實現103W，光光轉換效率71%，偏振消光比17.6dB[17]。

圖21. Yb34/250 3C光纖放大實現單頻100W結構圖

連續高功率光纖激光器已經發展了十幾年，技術和產業化均已成熟，超快光纖激光器正在經歷連續激光的發展過程，只不過速度更快，周期更短，在市場上已經出現第一批專業的生產商，工藝也日趨成熟化，加之超快光纖技術的發展，不斷有新的材料和器件被推出，無論是大模場光子晶體光纖PCF，錐形光纖Tapered fiber，還是手性纖芯耦合光纖3C，不同波導結構的光纖都各有特點，對于工業或是科研領域，都直接有力地支撐了國內超快光纖市場的崛起。相信隨著光纖技術的不斷發展，我國的超快光纖激光也會一騎絕塵，走在世界前列。
